〖瓦楞紙箱〗設計教程！紙箱設計尺寸必須掌握

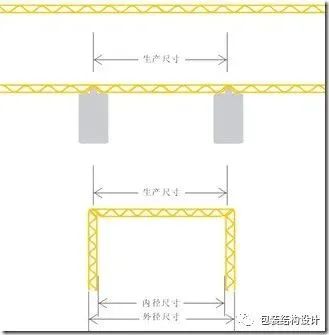

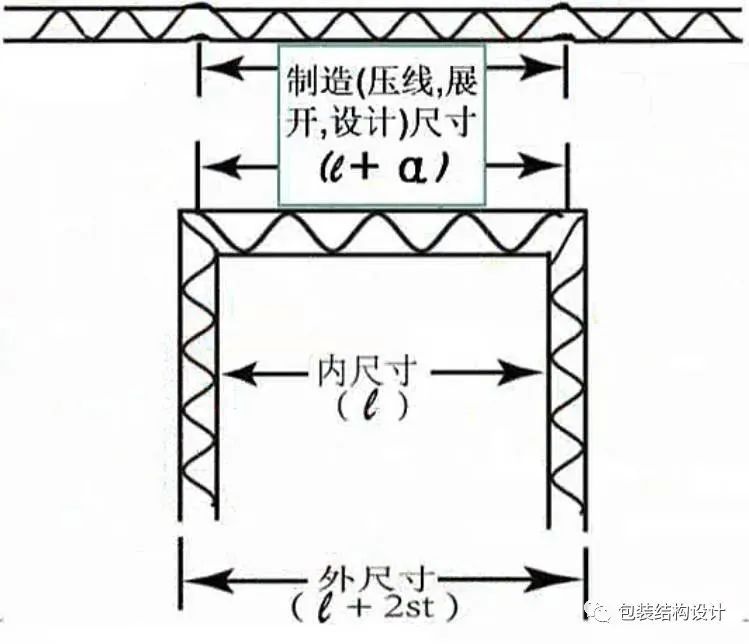

尺寸設計是紙箱設計中非常重要的一個環節，如果紙箱的尺寸出現了偏差，則其連最基本的方便儲運功能都無法實現。所以，紙箱的尺寸設計一定要科學合理。紙箱外徑尺寸、制造尺寸、內徑尺寸的關系示意圖（灰色部分為切刀）：

一般情況下，先進行紙箱內尺寸的設計。紙箱內尺寸是以內裝物的實物測量尺寸或者實物組合排列計算的外尺寸來確定的。內裝物的排列方式應該盡量節約空間，并合理考慮支撐力的因素。紙箱內尺寸的確定因素主要有內裝物最大外尺寸、內裝物公差系數、內裝物排列方式及數目、內裝物隔襯和緩沖件的相關尺寸。

紙箱的外尺寸一般由內尺寸加上紙箱成型后的箱壁厚度計算得到。外尺寸是計算紙箱體積及其與外包裝或運輸倉儲工具（如卡車與貨車車廂、集裝箱、托盤等）配合的重要設計依據。為了便于紙箱裝入集裝箱，設計人員最終設計出的紙箱的最大外尺寸不得大于用戶提供的外尺寸。

制造尺寸是指紙箱的加工制造尺寸，是結構繪制展開圖上的標注尺寸。制造尺寸以展開的箱坯上的壓線為度量的基準。分切機上的壓痕輥在壓線位置上壓出的是一條溝，壓線是這條溝槽的中心線。兩條壓線的距離就是制造尺寸。制造尺寸往往是依據內尺寸計算確定的。

三類尺寸產生的原因：大家都知道，紙箱是用瓦楞紙板生產加工做出來的，瓦楞紙板是有一定厚度的，分為A、B、C、E、F等楞型，瓦楞紙板的厚度由瓦楞高度決定，相同的瓦楞，坑數起高，其厚度也就越高；生產紙箱時，為了使瓦楞紙板良好的彎折，通過壓線破壞瓦楞紙板內部的瓦楞結構、使其里紙收縮，面紙延伸，成波浪型，現在薄刀分紙壓痕機僅對里線壓線，面紙上沒有兩條壓痕線，是平整的。正是源于這個原因才產生了上面所說到的三種尺寸。

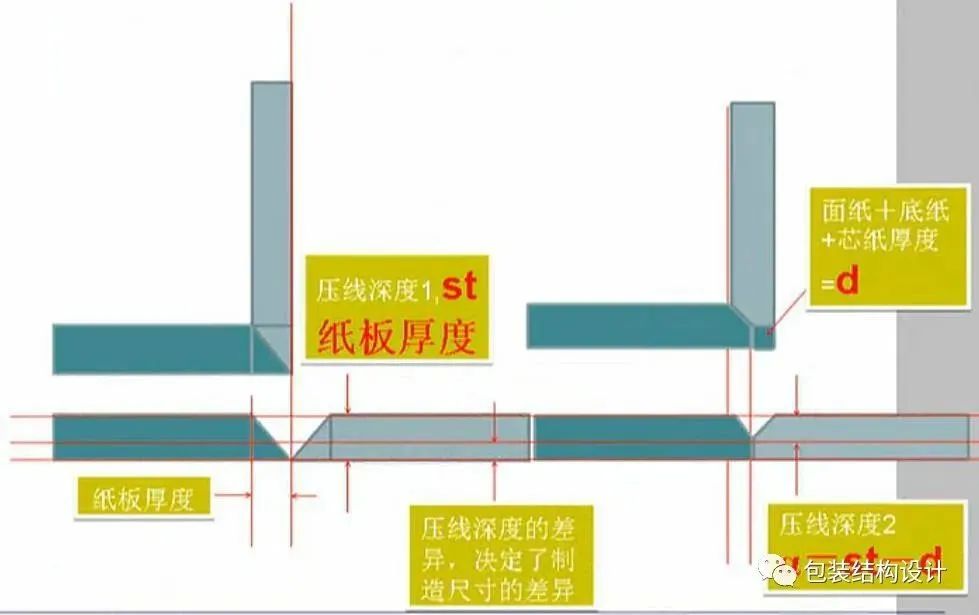

壓線深度的差異決定了制造尺寸的差異，每層紙的厚度的差異也決定了收放尺寸的差異。

壓線深度α = 紙板厚度st - 厚度d

當紙板折成90度的時候，刀線壓下去，如果可以折過去的話就是一個正常的紙箱，但實際上紙板折下去的過程是做不到的，一般來說紙板要么三層要么五層，加上紙的厚度，將紙板壓線到底是不現實的。

當壓線刀壓下去的時候，紙板會立刻彈上來，以三層板為例，也就是說壓到底的厚度是三張紙的厚度，厚度是d，即面紙、里紙、芯紙三種紙的厚度。針對不同種類的瓦楞，壓線深度的數值也會不一樣。

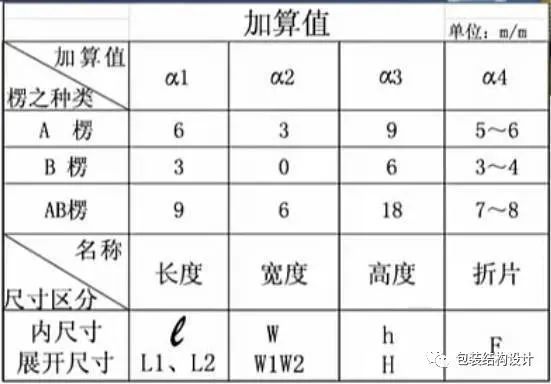

針對A楞、B楞、AB楞的種類不同，α的數值也會不一樣。

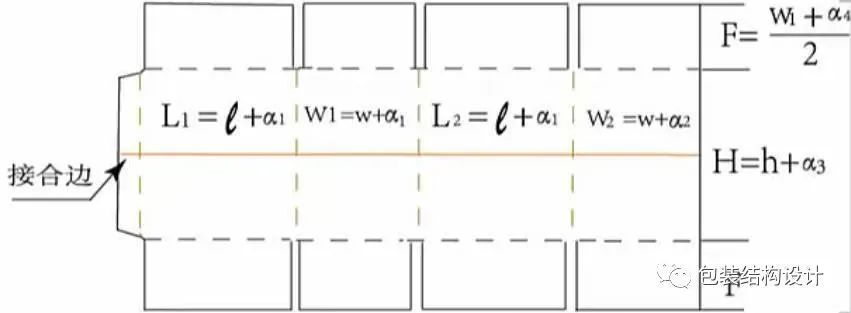

上圖是一個標準的對開型紙箱的展開圖，展開后可以看到L1=L+α1，α1根據瓦楞的不同對應展開圖1表中的α1也不同，比如A楞是6毫米，B楞是3毫米，AB楞就是9毫米。

對于紙箱的寬度W1同樣是W1=w+α1，L2與L1相同，它們的長度是一樣的；但W2是不一樣的，它的系數是α2，它與α1相差3毫米左右，因為W2要與紙箱的舌頭粘在一起，而舌頭是壓扁的，鑒于此處有兩層紙板的關系，所以減掉一點有利于紙箱的成型。

同樣，紙箱的搖蓋也是如此，搖蓋F=（W1+α4）/2,高度H=h+α3，α3與α4是折片與高度的收放系數。根據紙板折疊的狀態來看，高度H實際上是有兩層紙，上下各一層紙，所以高度會比α1多三個毫米，是它的兩倍。

而α4介于α1與α2之間。因為搖蓋是有一點縫隙的，所以需要給它留一點縮放率，以上是整個紙箱的內尺寸、外尺寸和制造尺寸之間的相互關系。

備注：

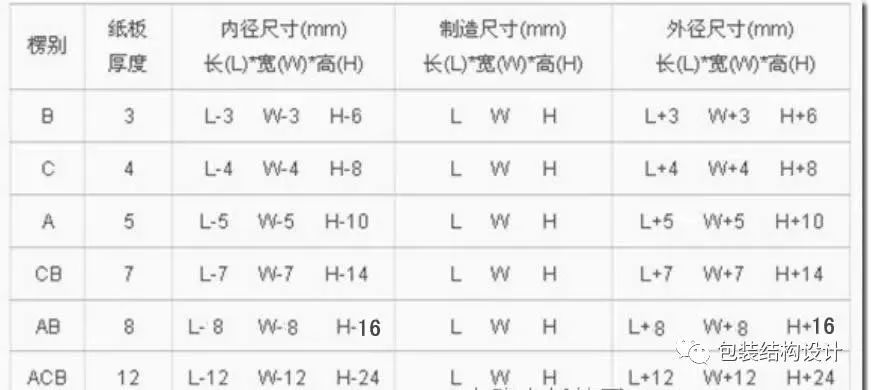

1、以上僅為各瓦楞的最高限值的轉換，紙板廠實際生產時，各瓦楞基本是走低限，可以省不小材料。

2、當客戶有特殊要求時，請依實際需要而定；

3、對于其它紙箱，如異型箱的尺寸轉換，可參照以上規律進行相應的變化。

總之在瓦楞紙箱的生產中，要根據使用的生產設備、不同的生產工藝、所使用的不同楞型紙板，以及內裝商品的種類和性質來確定，才能制造出保護商品、美化商品的瓦楞紙箱。

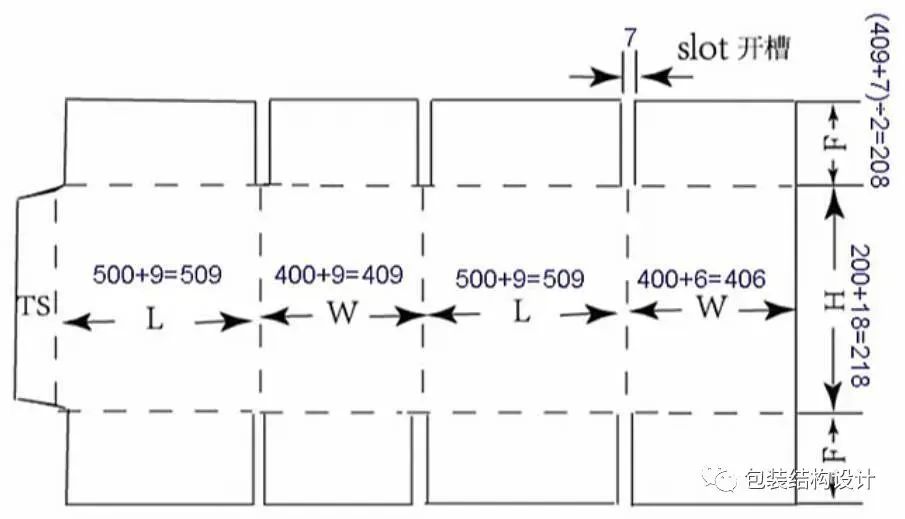

設計一內尺寸為500*400*200mm的AB楞0201（A1）型的紙箱，試計算其展開尺寸？

解答：展開圖的尺寸如上圖所示。需要注意的是，開槽寬度7毫米一般都是固定的，而且寬度一定要與壓線居中。

對于一片成箱自動包裝有個細節，在這里給大家做個提醒，就是包裝的外圈與內圈是有些區別的。它的外圈是y+9，第二嘜加6，第三嘜加6，因為它是反過來蓋著的，紙箱舌頭在外面，所以圖8中左邊的長度尺寸，要比右邊長度尺寸要寬3mm。如果是三層紙板，紙板耳朵邊上的壓線e,是內蓋與外蓋的區別，它的壓線有個高低壓線，這個高低壓線就是e，相差3mm左右，一般這種包裝是單瓦楞的居多。

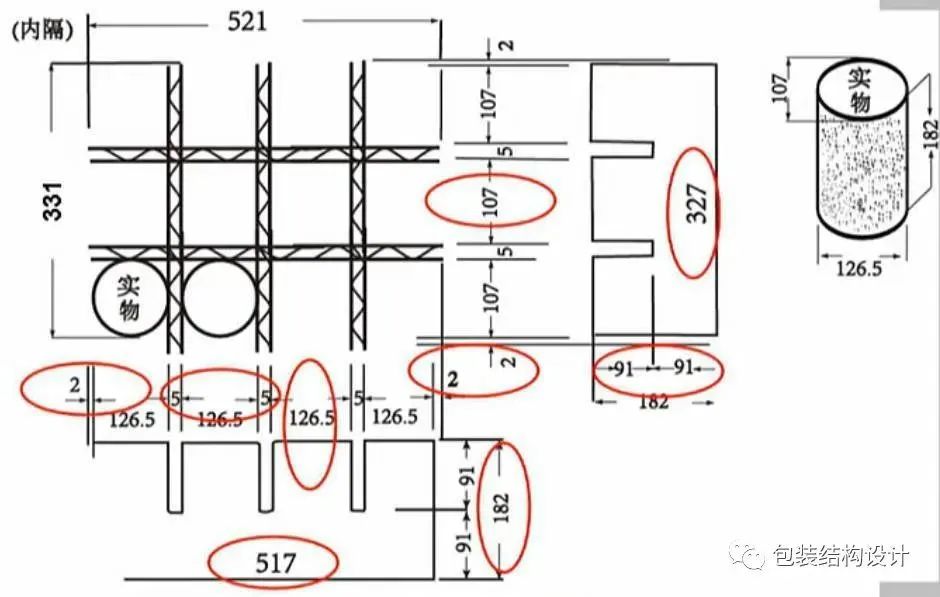

格檔的設計原理，可參考上圖中右上角的橢圓型容器，長度126.5mm，寬度107mm，高度182mm。對于這個實物，我們怎么設計呢？

首先，把實物放入紙箱內，畫出紙板的厚度，比如圖中紅線圈注的5mm。

然后，再加上實物兩邊的紙板，長度、寬度尺寸都加進去，看看這樣的實物要放幾個。待平面布置好后，長度、寬度各減4mm，其中一邊需留出2mm的間隙，不然格檔做好后實物是塞不進去的，在總長度和總寬度上減去2mm的間隙，這就是內格檔的設計。

此外，格檔是對插的模式，還會涉及到上下高度的問題，而上下的高度是以實物的高度182mm進行插合的，182mm對半分成91mm，一對插就變成182mm了，這就是整個格擋的設計。

紙箱生產過程中，諸多因素都會影響尺寸，這些因素有：

• 瓦楞紙板的高度和硬度

• 壓線和切刀位置

• 壓線寬度和高度

• 紙板的材質

• 楞峰或楞谷

• 紙箱的結合及成型

• 刀版海綿條和溝模的硬度，寬度和高度

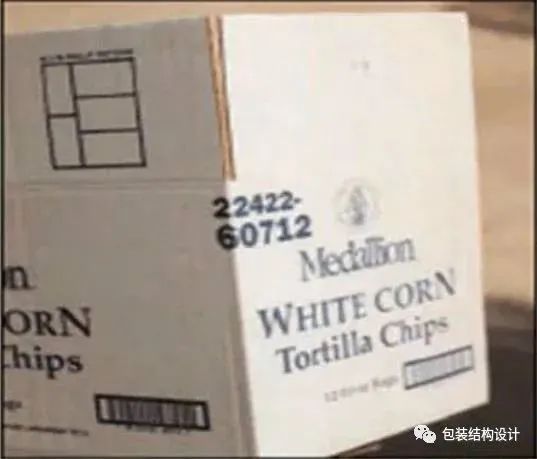

1、尺寸錯誤

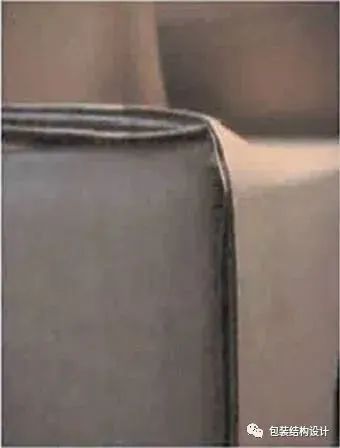

2、成型不良

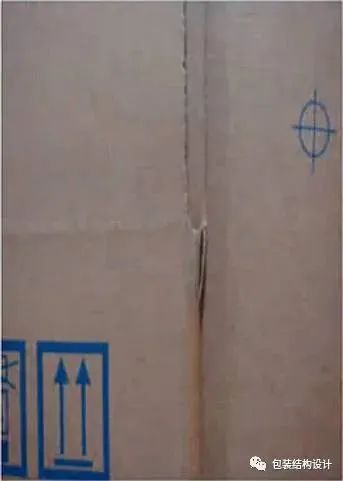

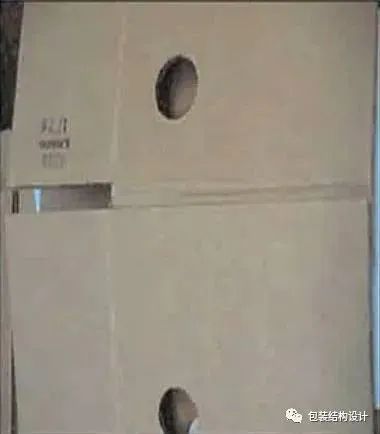

3、壓線破裂和爆裂

4、毛屑過多

5、耐壓不足
